联想Y430网友拆解报告(转) Y430, Y430A-PEI

taotao

ID为val-spar的网友，将自己的爱机进行了拆解来和大家分享：

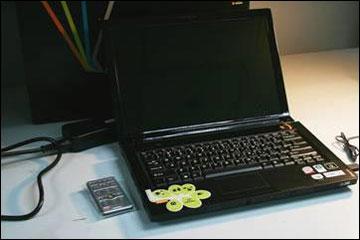

　　联想IdeaPad Y430A-PEI本本入手，音响和整体运行都不错。手痒痒给拆了，大家一起看看咋样。光织纹理表面，外形做得不错，外观上品质感很强。键盘部分手感不俗，所谓延续了ThinkPad笔记本的特点，这个说法还是值得肯定的。鼠标颜色和机器和谐。

　　钢琴烤漆容易沾上指纹，重量适中。

少废话，开拆

　　 对了，你们别学我，私自拆机可是会影响保修要注意。

　　底部3块盖板歇掉，无线网卡、硬盘、内存与散热器依次拆掉。盖板上的螺丝都是有防遗失设计的，但是还是小心别丢了比较好。

　　如图：黑色橡胶倒扣螺丝，拧下，光驱卸下，拉出来就行。

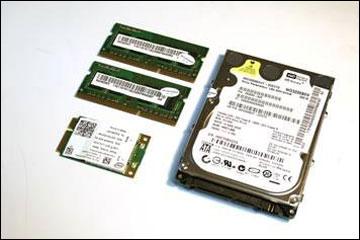

　　 内存、硬盘、无线网卡拧了螺丝就下来，别用傻力气，这不是拆除违章建筑。散热器螺丝比较多，在处理器部分的4颗螺丝上，遵守对角拆卸原则，先把风扇拿不下来，不然散热片下不来。

　　散热片的存在多一半是为了独显服务的。显卡256MB显存NV9300M GS主流游戏通杀。至于刺客、暗黑3和星际2就没戏。不过想想价钱。

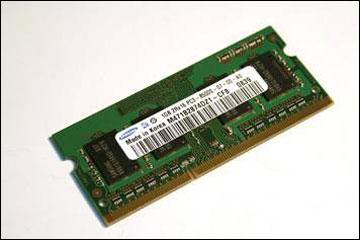

　　内存部分更简单，动手就是了。1GB的三星DDR3两条，迅驰2平台的合理配置，傻子才会以为4G能在这个平台上发挥出来，处理器是P8400性能上够用。

联想IdeaPad Y430A-PEI    [频道]   参考报价： 8800元 处理器：Intel Core2 Duo(Penryn) P8400(2.26G)/ 内存：2G DDR3/ 硬盘：320G/ 光驱：DVD刻录机/ 屏幕尺寸：14.1寸/ 显示芯片：独立,nVidia Geforce 9300M GS/ 重量：2.35Kg(含有6芯电池)

taotao

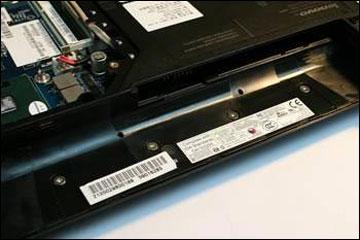

下面开始就是键盘部分的拆解，首先需要卸下电池后面的4颗螺丝，然后就是用力将那块拥有触摸按键的面板抠下来，注意要从转轴的部分慢慢用力抠。。。。

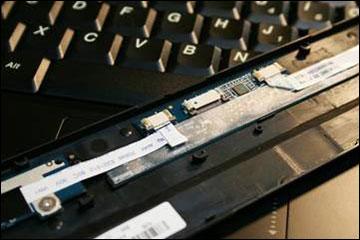

　　抠下面板的时候不要过于用力拉，因为还有一根连接主板的排线。从图上可以发现实现按键触摸还是需要挺多元件的。寒一个~~

　　 再拧下2个螺丝就能拆下键盘了，这个时候顺便将笔记本屏幕左右转轴处的6个螺丝、屏幕的连接电缆与通到屏幕边框部分的无线网卡天线，这个时候你就能将键盘和笔记本的屏幕一同卸下来了。

　　 键盘底部是铝合金的背面，还有机体底座上也有相应的支撑弹片，用料还是比较认真的。不过屏幕部分太难拆了，拆解后的完整我自己反正是没什么把握的，所以就在这里给各位展示一下就得了。

taotao

再来就是要真正的分解主板部分了，这首先要将机体底座上也就是键盘低下的那几个螺丝拧下来，然后就是笔记本底壳上的若干个螺丝了。

　　 都拧下来后就可以将整个笔记本底壳拆下来了，不过要注意的是连接键盘边框的除了螺丝还有好多的卡扣，我就是在这里费了很大的力气。而且还有很多的连接线，我在拆的时候就陆续的拔下了蓝牙模块、硬盘震动保护模块、鼠标触摸板等等，反正拆的时候要慢一些就是了。

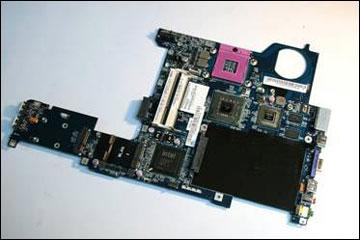

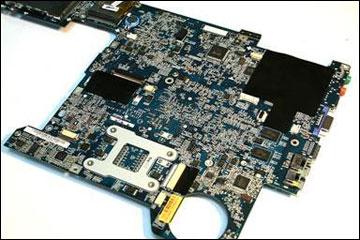

　　终于，终于拆下Y430的主板了，个头不小。主板上密密麻麻的焊接了一大堆的贴片元件，做工不错，颇有大厂商风范。

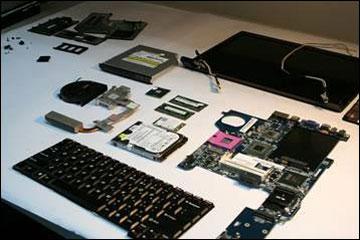

　　看看桌子上，切得还是很零碎的。螺丝很多，而且各个部分都是有着相应规格的，整机大概有4种规格的螺丝，所以各位拆的时候一定要注意螺丝的分类。

　　 总结：该机工艺上确实精细，主板尚有缩小的空间，整机的尺寸和重量显然也没有达到极限。机体底壳的部分的镁铝合金的骨架是说明血统的。LED背
光源的屏幕没拆，直观的视觉表现比一般的强很多。

联想IdeaPad Y430A-PEI
CPU：Intel Core2 Duo(Penryn) P8400(2.26G)
内存：2G DDR3
硬盘：320G SATA 5400rpm
屏幕尺寸：14.1寸
显示芯片：独立,nVidia Geforce 9300M GS
光驱类型：DVD刻录机
笔记本重量：2.35Kg(含有6芯电池)
参考报价： 8800元
